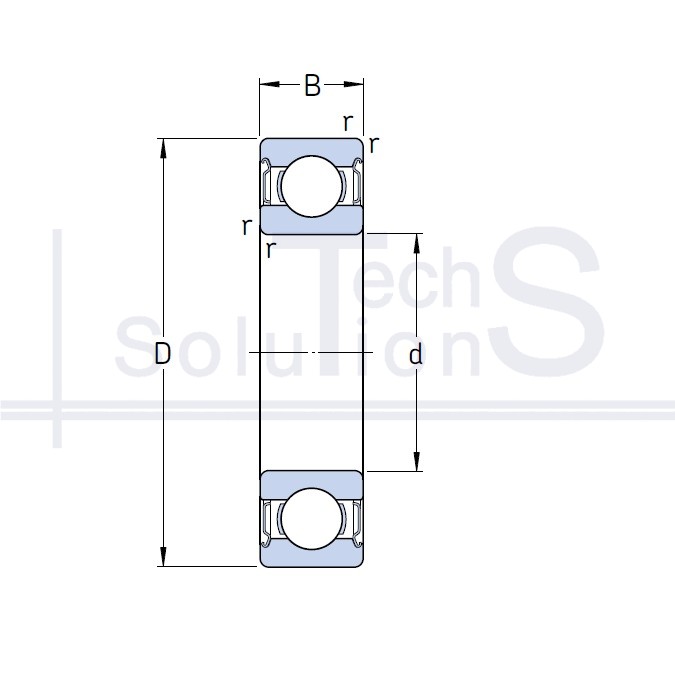

Łożysko miniaturowe 609 2Z/C3 SKF 9 × 24 × 7 mm
Charakterystyka
609 2Z/C3 SKF
- Oznaczenie
- 609 2Z/C3
- Producent
- SKF
- Średnica wewnętrzna d
- 9 mm
- Średnica zewnętrzna D
- 24 mm
- Szerokość B
- 7 mm
- Nośność dynamiczna C
- 3,9 kN
- Nośność statyczna C0
- 1,66 kN
- Prędkość graniczna
- 34 000 obr/min
- Prędkość nominalna
- 75 000 obr/min
- Uszczelnienie
- Metalowe uszczelnienie z obu stron
- Waga
- 0,015 kg
- Promień fazy r
- 0,3 mm
- Luz promieniowy
- C3
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
609 2Z/C3: łożysko miniaturowe marki SKF. Średnica wewnętrzna d 9 mm, średnica zewnętrzna D 24 mm, szerokość B 7 mm. Uszczelnienie: metalowe z obu stron. Nośność dynamiczna C 3,9 kN, nośność statyczna C0 1,66 kN, prędkość graniczna 34 000 obr/min, masa 0,015 kg.
Ta sama zasada działania co w łożysku kulkowym poprzecznym, w wymiarach od dziesiątych części milimetra.
Gdzie się stosuje
Mikrosilniki, wentylatory chłodzące, enkodery i czujniki, narzędzia medyczne i stomatologiczne, ręczne elektronarzędzia, napędy posuwu, mechanizmy precyzyjnego pozycjonowania. Często w wykonaniu nierdzewnym lub z ceramicznymi elementami tocznymi, do pracy w wilgoci i przy wysokich prędkościach.
Kiedy nie stosować
Nie dobierać wyłącznie po zgodności średnicy wewnętrznej: w tej klasie obok siebie są serie metryczne i calowe (na przykład 6,35 mm i 6,00 mm). Pomyłka daje albo wcisk, który zakleszczy łożysko i zlikwiduje luz, albo obracanie się pierścienia na wale.
