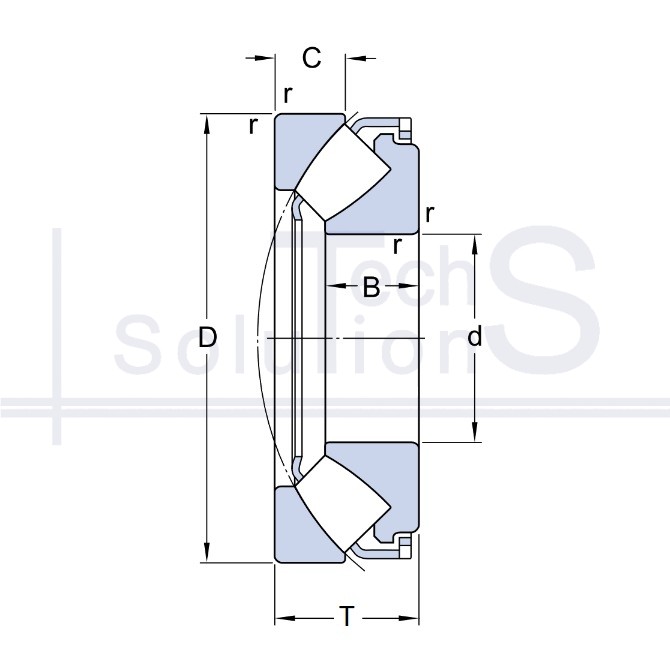

Łożysko baryłkowe wzdłużno-promieniowe 29438 E SKF 190 × 380 × 115 mm
Charakterystyka
29438 E SKF
- Oznaczenie
- 29438 E
- Producent
- SKF
- Średnica wewnętrzna d
- 190 mm
- Średnica zewnętrzna D
- 380 mm
- Wysokość T
- 115 mm
- Szerokość B
- 73 mm
- Nośność dynamiczna C
- 2850 kN
- Nośność statyczna C0
- 8 000 kN
- Prędkość graniczna
- 1 700 obr/min
- Prędkość nominalna
- 950 obr/min
- Waga
- 60,5 kg
- Promień fazy r
- 5 mm
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Osiowe i promieniowe
Krótko o produkcie
29438 E: łożysko baryłkowe wzdłużne marki SKF. Średnica wewnętrzna d 190 mm, średnica zewnętrzna D 380 mm, wysokość montażowa T 115 mm. Nośność dynamiczna C 2850 kN, nośność statyczna C0 8000 kN, prędkość graniczna 1700 obr/min, masa 60,5 kg.
Wałeczki baryłkowe ustawione pod kątem do osi: przenosi obciążenie osiowe razem z promieniowym i kompensuje niewspółosiowość. Stosowane w mocno obciążonych węzłach, między innymi na wałach pionowych.
Gdzie się stosuje
Wały pionowe pod stałym naciskiem osiowym: kruszarki stożkowe, młyny pionowe, łożyska oporowe pomp i wałów napędowych statków, wytłaczarki, haki dźwigów, turbiny wodne. Pracuje tam, gdzie wał ugina się pod obciążeniem, a podpora musi pozostać współosiowa.
Kiedy nie stosować
Nie pracuje jako podpora promieniowa: obciążenie promieniowe jest dopuszczalne tylko razem z osiowym i do około 55% jego wartości. Nie znosi odciążenia: bez minimalnej siły osiowej wałeczki się ślizgają. W węźle szybkoobrotowym nie zastąpi łożyska kulkowego wzdłużnego, bo prędkość graniczna jest o rząd wielkości niższa.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
