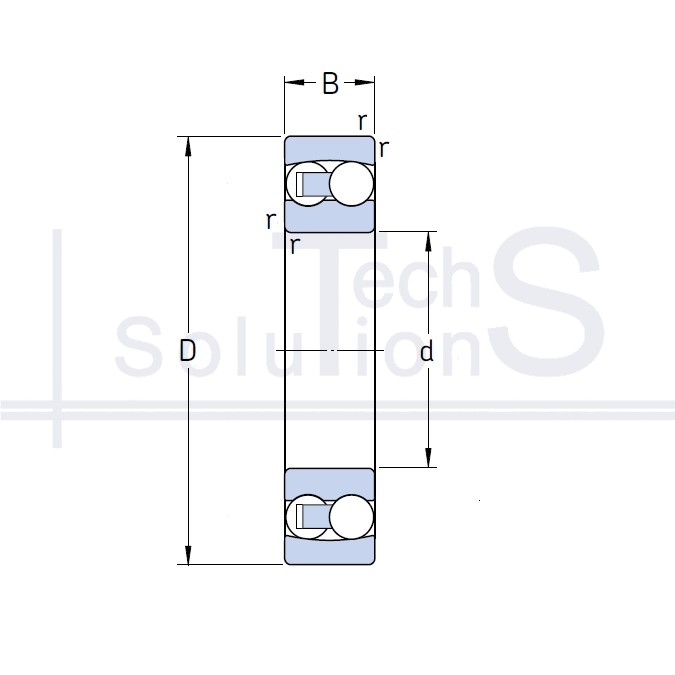

Łożysko kulkowe samonastawne 2312 M/C3 SKF 60 × 130 × 46 mm
Charakterystyka
2312 M/C3 SKF
- Oznaczenie
- 2312 M/C3
- Producent
- SKF
- Średnica wewnętrzna d
- 60 mm
- Średnica zewnętrzna D
- 130 mm
- Szerokość B
- 46 mm
- Nośność dynamiczna C
- 87,1 kN
- Nośność statyczna C0
- 28,5 kN
- Prędkość graniczna
- 7 000 obr/min
- Prędkość nominalna
- 9 500 obr/min
- Waga
- 2,94 kg
- Promień fazy r
- 2,1 mm
- Luz promieniowy
- C3
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Wałeczkowe
Krótko o produkcie
2312 M/C3: łożysko kulkowe samonastawne marki SKF. Średnica wewnętrzna d 60 mm, średnica zewnętrzna D 130 mm, szerokość B 46 mm. Nośność dynamiczna C 87,1 kN, nośność statyczna C0 28,5 kN, prędkość graniczna 7000 obr/min, masa 2,94 kg.
Kulista bieżnia pierścienia zewnętrznego pozwala pierścieniowi wewnętrznemu z kulkami wychylać się względem zewnętrznego, więc łożysko kompensuje niewspółosiowość wału względem korpusu. Moment tarcia jest niższy niż w łożysku baryłkowym, nośność mniejsza.
Gdzie się stosuje
Wały transmisyjne i napędowe na trzech i więcej podporach, wentylatory, maszyny włókiennicze i rolnicze, przenośniki, w których obudowy przykręca się do spawanej ramy bez wspólnej obróbki gniazd. Moment tarcia jest niższy niż w łożysku baryłkowym, więc przy długiej pracy podpora mniej się nagrzewa.
Kiedy nie stosować
Nie stosować zamiast łożyska baryłkowego w obciążonym węźle: punktowy styk kulek daje kilkakrotnie niższą nośność C, a trwałość spada z trzecią potęgą stosunku C/P. Dwa razy za mała nośność to osiem razy krótsza trwałość. Nie stosować zamiast sztywnego łożyska kulkowego tam, gdzie potrzebna jest sztywność kątowa: pierścień zewnętrzny nie ustala kąta pochylenia wału i węzeł zachowuje się jak przegub, przez co cierpią sąsiednie zazębienia i uszczelnienia. Nie stosować, gdy na łożysko działa obciążenie osiowe.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
