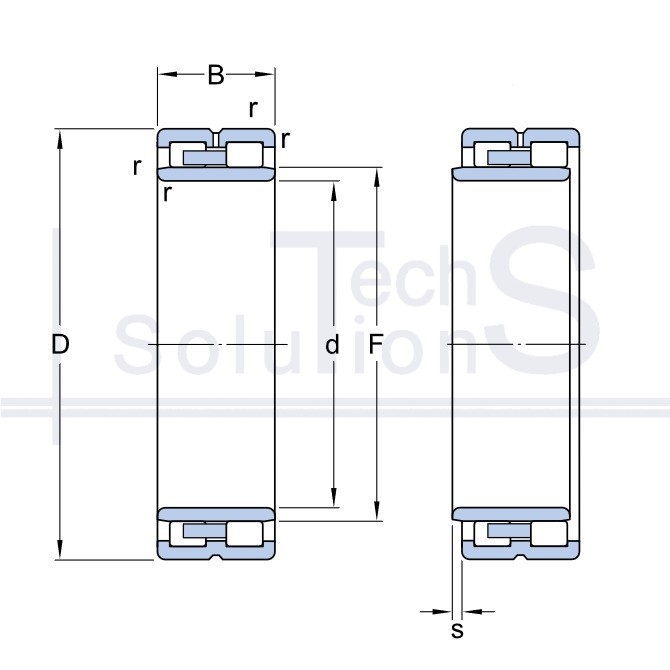

Łożysko walcowe poprzeczne NNU 4938 B/SPW33 SKF 190 × 260 × 69 mm
Charakterystyka
NNU 4938 B/SPW33 SKF
- Oznaczenie
- NNU 4938 B/SPW33
- Producent
- SKF
- Średnica wewnętrzna d
- 190 mm
- Średnica zewnętrzna D
- 260 mm
- Szerokość B
- 69 mm
- Nośność dynamiczna C
- 402 kN
- Nośność statyczna C0
- 880 kN
- Prędkość graniczna
- 3 200 obr/min
- Prędkość nominalna
- 2 800 obr/min
- Waga
- 11 kg
- Promień fazy r
- 2 mm
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Dokładność wykonania
- Precyzyjna
- Tworząca wewnętrzna F
- 212 mm
- Dopuszczalne przesunięcie osiowe s
- 1,1 mm
Krótko o produkcie
NNU 4938 B/SPW33: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 190 mm, średnica zewnętrzna D 260 mm, szerokość B 69 mm. Nośność dynamiczna C 402 kN, nośność statyczna C0 880 kN, prędkość graniczna 3200 obr/min, masa 11 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
