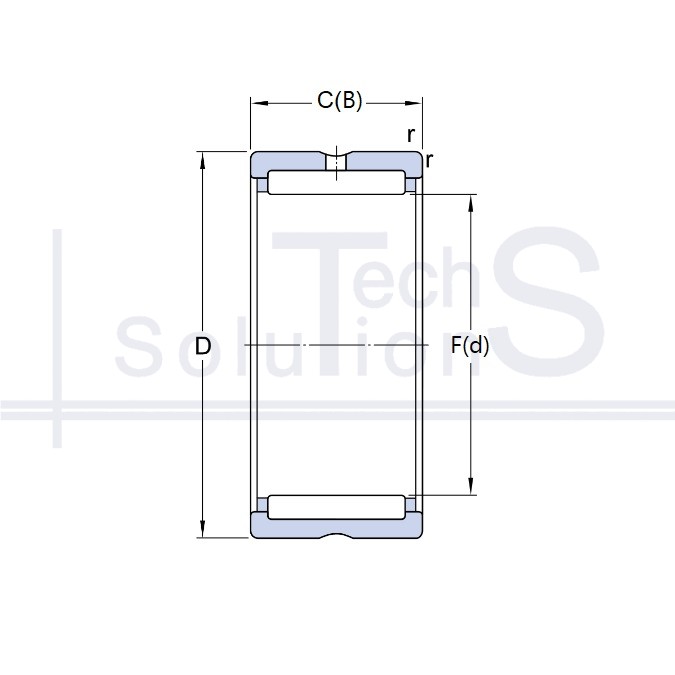

Łożysko igiełkowe poprzeczne NK 15/16 SKF 15 × 23 × 16 mm
Charakterystyka
NK 15/16 SKF
- Oznaczenie
- NK 15/16
- Producent
- SKF
- Średnica wewnętrzna d
- 15 mm
- Średnica zewnętrzna D
- 23 mm
- Szerokość B
- 16 mm
- Nośność dynamiczna C
- 11 kN
- Nośność statyczna C0
- 14 kN
- Prędkość graniczna
- 26 000 obr/min
- Prędkość nominalna
- 24 000 obr/min
- Waga
- 0,022 kg
- Promień fazy r
- 0,3 mm
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 15 mm
- Szerokość pierścienia zewnętrznego C
- 16 mm
Krótko o produkcie
NK 15/16: łożysko igiełkowe marki SKF. Średnica wewnętrzna d 15 mm, średnica zewnętrzna D 23 mm, szerokość B 16 mm. Nośność dynamiczna C 11 kN, nośność statyczna C0 14 kN, prędkość graniczna 26 000 obr/min, masa 0,022 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
